他社製の大型定盤を使っているものの、メーカー名が分からず、導入時の図面も残っていないため、「校正をどこへ相談すればよいのか」「平面度測定だけでよいのか」と迷っていないでしょうか。鋳鉄製の大型定盤は、メーカー情報や図面がそろっていなくても、分かる範囲の情報から相談を始められます。ただし、設置方式や支持構造、調整機構、現在の状態は一台ごとに異なるため、対応可否は現地調査後の判断となります。本記事では、現地確認が必要な理由、相談時に確認する項目、校正から再調整までの流れ、大和重工の対応事例を紹介します。

メーカー不明・図面なしの定盤で現地確認が必要な理由

メーカー名や図面が分からない定盤は、なぜ現地で確認する必要があるのでしょうか。結論からいえば、定盤を支える構造やレベル調整機構、床との取り合いを、外観やメーカー名だけで判断できない場合があるためです。対応方法を先に決めるのではなく、現物を確認して必要な作業を整理します。

埋込・据置によって確認する構造が異なる

大型定盤の設置方式には、定盤面と床面の高さを合わせる埋込タイプと、床の上へ設置する据置タイプがあります。埋込タイプでは定盤の一部が床下に収まり、据置タイプでは定盤と床面の間に段差が生じます。そのため、同じ「平面度を確認したい」という相談でも、床との位置関係や作業できる範囲が異なります。

設置方式が分からない場合は、定盤全体と床との境界が分かる写真などが手掛かりになります。埋込・据置の基本的な違いは、定盤の「埋込タイプ」と「据置タイプ」の違いで詳しく紹介しています。

支持方法やレベル調整機構は外観だけでは分からない

定盤上面を見ただけでは、床下でどのように支持されているか、どこに高さを調整する機構があるかまで確認できないことがあります。特に他社製の埋込定盤では、床下の構造が正確に分からないケースがあると大和重工の公開ページでも説明しています。

支持方法や調整機構が不明な状態で、必要な作業を決めつけることはできません。現地では、定盤の設置状態や確認できる機構を調べ、校正後にレベル再調整などが可能かを検討します。

ヒアリングと現物確認から既設状態を整理する

図面が残っていない場合でも、情報がまったくないとは限りません。導入時期、過去の移設・調整歴、使用目的、最近生じた変化などを聞き取り、現物で確認できる内容と組み合わせることで、既設状態を整理できます。

大和重工では、これまでの定盤の製作・施工実績とお客様へのヒアリングを基に、構造やレベル調整機構を見立てたうえで校正や改善方法を検討しています。対応できるかどうかは現地調査後に判断しますが、メーカー名や図面が分からないことだけを理由に相談を止める必要はありません。平面度の考え方や測定方法は、定盤平面度と測定方法をご覧ください。

現地で主に確認するのは、次のような項目です。

• 設置方式:埋込タイプか据置タイプか
• 支持方法:定盤がどのように支えられているか
• 調整機構:レベル調整に使用できる機構があるか
• 現在の状態:平面度、床との段差、目視できる変化など

他社製定盤の校正でよくあるお悩み

他社製・メーカー不明の既設定盤では、どのような点で判断が止まりやすいのでしょうか。多いのは、情報が不足していること自体よりも、平面度を測るだけでよいのか、再調整や移設、部分的な改造まで検討すべきかを社内で決められないケースです。

校正の相談先を決められない

購入元や製造メーカーが分からないと、誰に状態を見てもらえばよいのか判断しにくくなります。古い設備では、銘板を確認できない、導入担当者がすでに異動している、当時の資料が見つからないといった状況も考えられます。

この場合、メーカー名の特定を先に完了させるのではなく、現地で定盤の構造と状態を確認できる相談先を探すことが現実的です。大和重工では他社製定盤の相談を受け、事前の現地調査結果を基に対応可否を判断しています。

平面度測定だけでよいか判断できない

測定・検査データに違和感があっても、その時点では定盤の平面度だけが原因とは限りません。まず現在の平面度を測定し、その結果と定盤の使用状況、設置状態を照らして、再調整などを検討する必要があります。

校正を「数値を確認して終わる作業」と決めつけず、測定結果を次の判断につなげることが大切です。詳しい測定方法は既存記事に譲り、本記事では測定後の対応を中心に説明します。

床との段差や据付状態に不安がある

埋込定盤では、定盤上面と床面の高さに段差が生じることがあります。段差があると、定盤上へ測定器を移動させる際などに支障が出る場合があります。公開事例には、段差の相談を受けて現地調査を行い、レベル調整部品を設計・追加したケースがあります。

ただし、同じように見える段差でも、支持構造や調整機構は定盤ごとに異なります。外観だけで原因や必要作業を断定せず、現地の状態から検討します。

移設・地震・設備変更後の状態が分からない

工場内での移設、地震、周辺設備の変更などは、据付状態を見直すきっかけになります。変化の後に測定値への違和感が生じたときは、「いつから」「どのような場面で」気づいたかを整理しておくと、現地確認の手掛かりになります。

症状・状況	相談時に確認したいこと
測定・検査データに違和感がある	違和感が出始めた時期、対象作業、過去の測定記録
定盤と床面に段差がある	段差が気になる場所、設置方式、作業への影響
移設や地震の後で状態が気になる	発生・実施時期、移設後の再測定や調整の有無
設備変更後に据付状態が気になる	変更した設備や使い方、変更前後の記録

この表は必要作業を決めるものではありません。困りごとを現地調査で確認すべき事項へ言い換えるための整理にお使いください。

他社製定盤の校正相談で確認する項目

情報がそろっていないと、問い合わせ自体をためらう方もいるかもしれません。完全な図面や記録がなくても、おおよその寸法、設置方式、現在の困りごと、変化の時期、手元に残る資料など、分かる範囲の情報から相談を始められます。以下は、共有できると初期確認の参考になる情報の例です。不明な項目は、不明としたまま相談できます。

定盤のおおよその寸法と設置方式

まず確認したいのは、定盤のおおよその縦・横寸法と、埋込・据置のどちらに見えるかです。正確な数値が分からない場合は概算で構いません。定盤全体、床との境界、周囲の作業スペースが分かる写真があれば、初期確認の助けになります。

分割された定盤の場合は、面数や並び方も分かる範囲で伝えます。銘板が確認できる場合は、その写真も手掛かりになりますが、銘板が見つからないことだけで相談できなくなるわけではありません。

現在困っていることと変化の時期

「校正してほしい」だけでなく、現在どのような点に困っているかを伝えると、確認すべき範囲を整理しやすくなります。たとえば、測定値に違和感がある、床との段差が気になる、移設後に状態を確認していない、といった内容です。

あわせて、いつごろから変化に気づいたのか、移設や地震、設備変更などのきっかけがあったかを確認します。原因を社内で特定してから相談する必要はありません。起きている事実と時期を分けて伝えることが、現地確認の準備になります。

残っている図面・測定記録・写真

図面や過去の測定記録、施工時の写真が一部でも残っていれば、確認できる範囲で準備します。資料名や書式が分からなくても、定盤の構造、設置状況、過去の平面度が読み取れる資料は判断材料になります。

相談時に伝えたい情報をまとめると、次のとおりです。これは一律の必須提出物ではありません。

• おおよその寸法:縦・横の大きさ、分割されている場合は面数や並び方
• 設置方式:埋込・据置の別。不明な場合は全体写真
• 現在の困りごと:測定値、段差、据付状態など、気になっている内容
• 変化の時期:違和感が出た時期や、移設・地震・設備変更の有無
• 手元の記録:図面、過去の測定記録、施工写真、銘板の写真など

すべてをそろえることが目的ではありません。分かる情報と分からない情報を切り分けておくことで、相談後に何を現地で確認すべきか整理できます。

大和重工が現地調査から校正・再調整まで支援する流れ

相談後、どのように対応内容が決まるのでしょうか。大和重工では、現地調査とヒアリングで既設状態を確認し、平面度測定の結果と使用状況を踏まえて、校正、レベル再調整、移設、研磨・改造などの要否を整理します。実施できる作業と方法は、個別の現地調査後に判断します。

現地調査とヒアリングで構造・状態を確認する

最初に、事前に共有された情報と現物を照らし合わせます。設置方式、支持方法、確認できるレベル調整機構、床との取り合い、現在困っている箇所などが主な確認対象です。図面がある場合は現物との整合を確かめ、ない場合はヒアリングと現物確認から既設状態を整理します。

他社製・メーカー不明であることだけで、作業内容を一律に決めることはできません。だからこそ、現場で確認できた事実を基に、対応可否と次の調査・作業を検討します。

平面度を測定して必要な対応を整理する

現地調査で対応可否と必要な工程を整理したうえで、必要に応じて定盤上面の平面度を測定します。大和重工の公開情報では、高精度デジタル水準器で計測し、専用ソフトで平面度の数値を算出すると説明しています。

測定では現在の平面度を確認し、その結果と定盤の使用目的、困りごと、設置状態を合わせて、レベル再調整などの必要性を検討します。測定方法の詳細は、高精度水準器とは?高精度デジタル水準器の仕組みとポイントをご覧ください。

レベル再調整・移設・研磨・改造の要否を検討する

平面度の状態や支持構造に応じて、レベル再調整、移設後の再据付、表面の手入れ、調整部品を追加する改造などを検討します。既存の調整機構だけで対応できるとは限らないため、必要に応じて追加部品の設計・製作を含む改善方法を考えます。

ただし、これらの作業をすべての案件で行うわけではありません。定盤の構造、状態、使用状況によって必要な工程は変わり、現地調査の結果によっては希望に沿えない場合もあります。

作業後の測定結果と記録を残す

校正メンテナンスを実施した後は、作業後の状態を平面度測定結果と記録で確認できることが設備管理上の要点になります。大和重工の公開サービスでは、作業前の状況、手入れ箇所の写真、作業後の平面度記録をまとめた完成報告書を提出すると案内しています。

相談から作業後までの基本的な流れは次のとおりです。

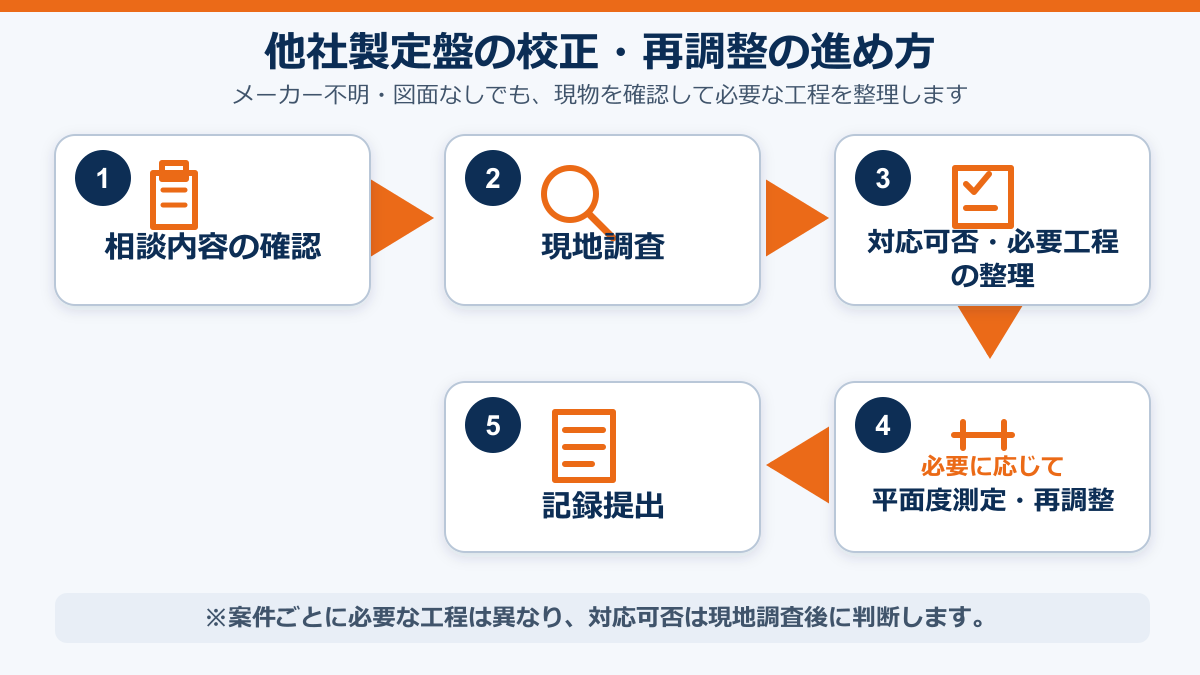

相談内容の確認 → 現地調査 → 対応可否・必要工程の整理 → 必要に応じて平面度測定・再調整 → 記録提出

案件によって必要な工程は異なります。対応範囲や相談後の進め方は、大型定盤の校正・平面度調整・メンテナンスでご確認ください。

大和重工の校正・メンテナンス対応の特徴

大和重工の対応には、他社製・メーカー不明の定盤も現物から対応可否を判断すること、必要に応じて再調整や改造まで検討すること、実施内容を記録に残すことという3つの特徴があります。

他社製・メーカー不明でも現物から対応可否を判断する

大和重工では、他社製定盤も相談対象としています。埋込定盤など、床下の構造が正確に分からない場合には、現地調査とヒアリングを行い、製作・施工実績を基に構造やレベル調整機構を見立てて、校正や改善方法を検討します。

「メーカーが分からないから対応できない」と初めから結論づけるのではなく、現物から判断材料を集める考え方です。ただし、メーカー不明や図面なしでも対応を保証するものではなく、現地調査の結果によっては希望に沿えない場合があります。

測定だけでなく再調整・移設・改造まで検討できる

平面度の測定結果に課題が見つかったとき、次に何をするかまで整理できなければ、設備管理の判断は止まってしまいます。大和重工では、現状測定に加えて、レベル再調整、移設、研磨、必要な調整部品の設計・追加といった選択肢を個別に検討します。

これは、測定と改善を切り離すのではなく、現在の構造と使用状況に合う対応を考えるためです。校正のみでよいのか判断できない段階でも、困りごとから相談できます。

完成報告書と平面度調整記録を提出する

作業を実施した場合、何を確認し、どのような状態になったのかを記録に残します。公開サービスでは、校正メンテナンス前の状況、手入れ箇所の写真、校正後の平面度記録を完成報告書にまとめ、平面度調整記録表とともに提出すると案内しています。

設備保全では作業履歴として、品質保証では測定結果の確認資料として活用を検討できます。具体的な提出物は、依頼内容に応じて事前に確認してください。

使用測定器の校正・トレーサビリティ関連書類を案内する

定盤の測定結果だけでなく、測定に使用した機器がどのように管理されているかも確認事項になります。大和重工の公開情報では、平面度測定に使用した高精度デジタル水準器の校正証明書や、トレーサビリティ関連書類を添付すると案内しています。

必要な書類の種類や提出条件は、用途や社内管理の方法によって確認事項が異なります。監査や設備管理で必要な書類がある場合は、相談時に用途を伝え、提出可能な内容を確認するのが確実です。

他社製鋳鉄定盤の校正・再調整事例

他社製の既設定盤へ実際に対応した例はあるのでしょうか。大和重工では、他社製FC埋込定盤の高さ・平面度調整と、車両検査用定盤の平面度再調整を公開しています。いずれも、現地の構造や状態を確認し、必要な調整方法を検討した事例です。

3,000×5,000mmの他社製FC埋込定盤をレベル・平面度調整

自動車分野の部品計測に使われていた3,000×5,000mmの他社製FC埋込定盤で、定盤上面と床面の高さに段差が生じ、定盤上へ測定器を乗せることが難しくなっていました。

大和重工は現地調査で定盤構造を確認し、レベル調整部品を設計・追加しました。そのうえでレベル調整と平面度調整を実施し、床との段差改善へつなげています。メーカー情報だけで判断せず、現物の構造を確認して調整方法を組み立てた例です。

他社製FC埋込定盤のレベル・平面度調整事例では、対象定盤と作業内容を確認できます。

車両検査用定盤の平面度を再調整

車体寸法測定に使用する他社製FC定盤について、既設状態での平面度校正の相談を受けた事例です。対象は2,400×1,200mmの1面と1,500×3,000mmの1面で、既存のレベル調整機構は四隅にレベリングブロックが入った構造でした。

大和重工は、定盤中央部にもレベリングブロックを追加し、中央部のへこみに対応しました。その後、求められる平面度に合わせて再調整しています。この事例では、測定だけで終えず、既存構造を確認したうえで部分改造を含む改善方法を検討しました。

詳しくは、車両検査用定盤の平面度再調整事例をご覧ください。

対象	相談内容	実施内容
3,000×5,000mmの他社製FC埋込定盤	定盤面と床面の段差により測定器の移動が難しい	現地調査、調整部品の設計・追加、レベル・平面度調整
車体寸法測定用の他社製FC定盤	既設定盤の平面度を確認・改善したい	レベリングブロックの追加、平面度再調整

公開事例は、同じ作業を別の定盤でも実施できると保証するものではありません。現地の構造や状態によって対応方法は異なるため、個別の調査結果を基に判断します。

他社製定盤の校正に関するよくある質問

メーカー情報や図面が不十分でも相談を始められますが、対応可否と必要作業は現地調査後に決まります。問い合わせ前によくある疑問を簡潔にまとめます。

メーカー名が分からなくても相談できますか?

はい。まずはご相談ください。対応可否は現地調査の結果を基に判断します。

図面が残っていなくても相談できますか?

はい。残っている記録や写真、ヒアリングと現物確認から状態を整理します。

校正だけでよいか分からない場合はどうすればよいですか?

現在の困りごとをお伝えください。測定結果と使用状況から必要な対応を整理します。

作業後にはどのような記録が残りますか?

完成報告書や平面度調整記録、使用測定器の校正関連書類をご案内します。

そのほかの質問は、よくあるご質問でもご確認いただけます。

メーカー不明・図面なしの大型定盤も、まずは現状をご相談ください

自社の定盤が対象になるか分からなくても、メーカー名や図面がそろうまで待つ必要はありません。分かる範囲の情報と現在の困りごとから相談できます。

相談時に伝えられるとよい情報

最初の相談では、次の内容が分かると、現地で確認すべき項目を整理しやすくなります。

• おおよその寸法
• 埋込・据置などの設置方式
• 測定値、床との段差、据付状態などの困りごと
• 図面、過去の測定記録、写真など手元に残る情報

すべてがそろっていなくても、不明な点を含めて相談できます。情報を集めること自体が目的ではなく、現物で何を確認する必要があるかを共有することが目的です。

現地調査後に対応可否と必要作業を判断

大和重工では、他社製・メーカー不明の大型定盤について、現地調査とヒアリングから構造、調整機構、現在の状態を確認し、対応可否と必要な工程を整理します。

現在お使いの鋳鉄製大型定盤について、校正の相談先が分からない、図面がなく必要な作業を決められない、測定後の再調整まで検討したいという場合は、大型定盤の校正・平面度調整・メンテナンスをご確認のうえ、現在の状態をご相談ください。対応可否は現地調査後に判断します。
